American PP-DC&Mv3 ダッシュボード プッシュプル コントロール バルブ

Zhejiang Gongzheng Machinery Co., Ltd.は、PP-Dc (プッシュプル二重回路) および MV-3 (多機能一体型) シリーズに特化した、米国商用車用の空気圧制御バルブの専門メーカーです。これらのダッシュボードに取り付けられたバルブは、大型トラック、トラクター、バスのパーキング ブレーキの適用、緊急ブレーキの解除、トレーラーの空気供給制御のためのオペレーター インターフェイスとして機能します。当社は、FMVSS 121 に基づいて動作するクラス 6 ～ 8 車両の OEM 仕様およびアフターマーケット交換要件を満たすように設計された、単機能および統合制御モジュールの完全な範囲を提供しています。

私たちの アメリカのPP-Dc&Mv3メーカー 当社のポジションは垂直統合に基づいて構築されています。当社はバルブ本体、ピストンアセンブリ、シール、および電気部品を社内で生産しており、30,000 平方メートルの工場と IATF 16949 の品質管理によってサポートされています。すべてのバルブは出荷前に漏れテストとサイクルテストが行​​われ、ポート構成とラベルのマーキングがお客様の車両プラットフォームに適合します。

製品範囲: PP-Dc および MV-3 シリーズ

当社は製品を 2 つのコア ファミリに編成しており、それぞれ複数のポート レイアウト、ノブ スタイル、電気インターフェイス オプションで利用できます。

どちらのシリーズも、プッシュプル、プッシュツーリリース、またはトグル作動を備えた標準の 12 V および 24 V 電気構成で提供されます。また、既存の MV-3 および PP-Dc 設備のフィールド サービス用に修理キットとメンテナンス セットも提供しています。

アプリケーションの適合性とシステム統合

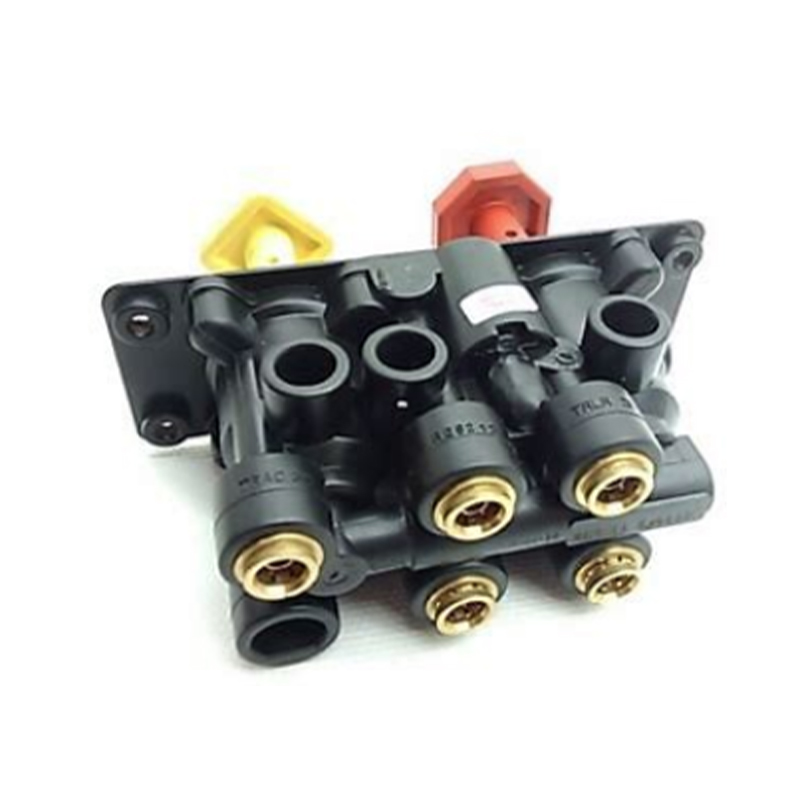

PP-Dc および MV-3 バルブはキャブのダッシュボードに取り付けられ、エア ブレーキ システムの電源、パーキング、およびトレーラー制御回路に接続されています。 PP-Dc デュアル回路設計により、ドライバーはトラクターのパーキング ブレーキとトレーラーの空気供給を独立して制御でき、FMVSS 121 の冗長性要件を満たします。MV-3 統合モジュールは、複数の制御機能を 1 つの本体に統合することでパネル スペースを削減し、空気圧配管を簡素化します。

当社では、車両のエア システム アーキテクチャ (トレーラー ラインの数、ABS/EBS の有無、必要なダッシュボード レイアウト) に基づいて各バルブを構成します。当社のエンジニアリング チームは、ポートの向き、ネジの種類 (NPT または SAE)、ノブのラベルを最終決定する前に、お客様の回路図と取り付けエンベロープを確認します。

重要な仕様と品質保証

• 使用圧力範囲： 0 ～ 150 psi (0 ～ 10.3 バール)
• 温度範囲: –40℃～85℃
• ポートサイズ: 1/4 インチ NPT、3/8 インチ NPT、または SAE O リング ボス
• 電気定格: DC12Vまたは24V、オプションのインジケーターランプ回路付き
• サイクル寿命: 定格圧力で 200,000 サイクル
• 漏れ： 内部および外部の漏れは 100 psi で 10 cm3/min 未満までテスト済み

各生産ロットは、作動力の測定、流量検証、シールの完全性チェックを含む 100% の機能テストを受けます。当社の IATF 16949 認証は、原材料の入荷検査から最終包装までの製造プロセス全体をカバーしています。

構成オプションとカスタマイズ

標準のカタログ構成とカスタム設計の両方をサポートします。一般的なカスタマイズには次のものが含まれます。

• ノブの色、形状、レーザー彫刻された記号またはテキスト
• 特定の電圧と輝度を備えた統合型 LED 照明
• タイトなダッシュボードレイアウトに合わせてポートの位置と角度を調整
• PP-Dc と MV-3 の機能を 1 つのハウジングに統合
• 過酷な環境用の特別なシール材料 (極寒用のシリコンなど)

OEM プロジェクトの場合、3D CAD モデルまたは物理サンプルに基づいて、適合するコンポーネントを製造します。当社の研究開発チームは、ほとんどの変更について 2 週間以内にラピッド プロトタイピングを完了できます。

設置、保守、サポート

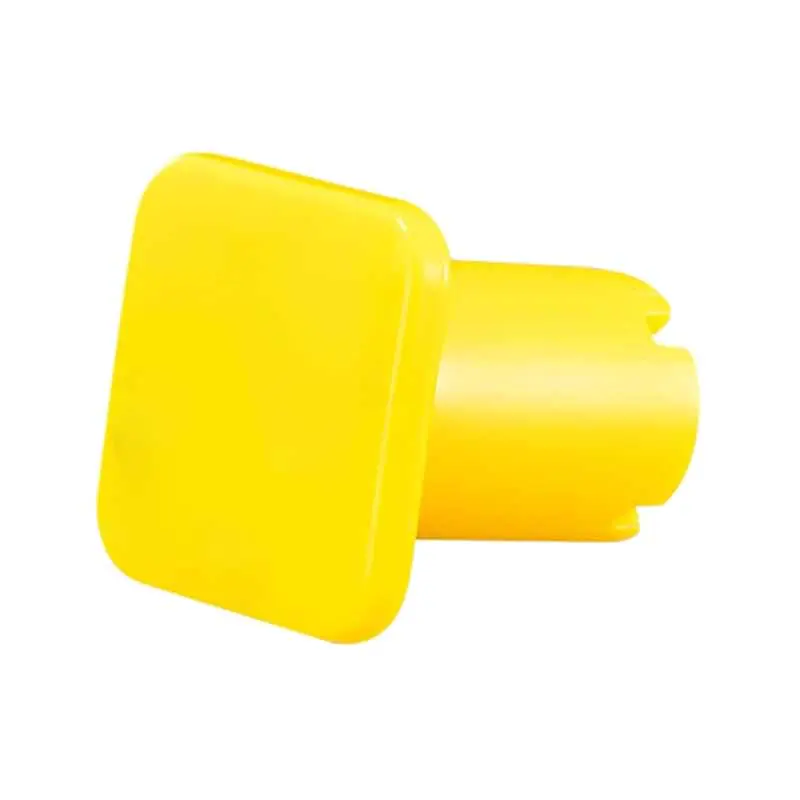

すべてのバルブには、取り付け説明書と、取り付けおよびポート接続のための推奨トルク値が同梱されています。空気圧システム用に定格されたネジ山シーラントを使用し、最終接続の前に電気極性を確認することをお勧めします。フィールドサービスの場合、シール、スプリング、プランジャーアセンブリを含む完全な修理キットと、一般的なトラブルシューティング手順の技術情報を提供します。

私たちの support team provides phone and email assistance for installation questions, and we can arrange on-site training for fleet maintenance departments upon request. Spare parts are stocked for all current production models, with typical lead times of 5–10 business days for standard kits.

ソリューションの構成に使用する情報

正確な見積もりとエンジニアリング提案を作成するには、次のプロジェクト データが必要です。

• 車両のメーカー、モデル、年式 (または同等のプラットフォーム)
• バルブの配置と回路機能を示すエアシステムの概略図
• 必要な制御機能 (パーキング、トレーラー電源、補助)
• 取り付け穴のパターンとダッシュボードの厚さ
• 電気系統の電圧とコネクタの種類
• 必要なポートねじ規格 (NPT、SAE、または BSP)
• 目標動作温度範囲と環境暴露
• 年間量と推奨パッケージ (バルク、キット、または小売箱)

この情報をもとに、適切なシリーズ、ポート構成、電気オプションを選択し、製造前にレビューできるよう寸法図と性能データを提供します。
